DLC(Data Link Control) 서비스
데이터 링크 제어(DLC)는 링크가 전용인지 브로드캐스트인지에 상관없이 인접한 두 노드 간의 통신 절차를 처리한다. 데이터 링크 제어 기능에는 프레이밍(Framing), 흐름 및 오류제어가 포함된다. 이 파트에서는 먼저 프레이밍 또는 물리 계층에서 전달하는 비트를 구성하는 방법에 대해 설명하고 흐름 및 오류제어에 대해 설명한다.
프레이밍(Framing)
- 각 프레임이 다른 프레임과 구별되도록 프레임에 패킹된 비트
- 데이터 링크 계층의 프레이밍은 보낸 사람 주소와 대상 주소를 추가하여 하나의 소스에서 대상으로 메시지를 분리한다.
- 목적지 주소는 패킷이 갈 곳을 정의한다.
- 발신자 주소는 수신자가 수신을 확인하는 데 도움이 된다.

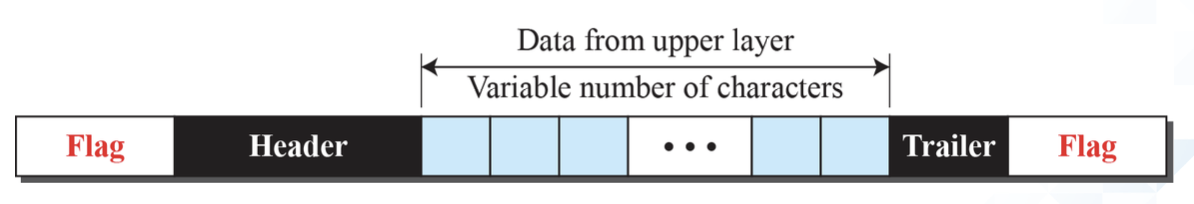

캐릭터 중심 프레이밍(Character-Oriented Framing)
- 데이터: ASCII와 같은 코딩 시스템의 8비트 문자
- 제어 정보: 8비트의 배수
- 다른 프레임과 분리되는 프레임의 시작과 끝에 플래그로 구분
- 문자만 주고 받을 때 popular
비트 지향 프레이밍 (Bit-Oriented Framing)
- 데이터: 텍스트, 그래픽, 오디오, 비디오 등으로 해석되는 일련의 비트
- 프레임의 시작과 끝을 정의하는 구분 기호로서의 플래그 : 특수 8비트 패턴 (01111110)
Bit stuffing and unstuffing
- 데이터 중간에 있는 플래그 패턴을 프레임의 끝으로 간주해서는 안된다.
- Bit stuffing: 0과 다섯개의 1 뒤에 추가적인 0을 붙인다.
- Bit Unstuffing: 수신자가 추가된 0을 제거한다.
흐름 및 오류제어
데이터 링크 계층에서의 흐름제어
- 수신 노드는 프레임이 도착하는 것과 동일한 속도로 수신된 패킷을 처리하고 전달할 수 없을 때 프레임 푸시를 중지하거나 늦추도록 송신 노드에 피드백을 보낸다.
데이터 링크 계층의 오류제어
- 수신 노드가 손상된 패킷을 네트워크 계층으로 전달하지 못하도록 방지
- 두가지 방법
- 손상된 프레임은 자동으로 폐기시킨다. 이 방식은 이더넷과 같은 유선LAN에서 주로 사용된다.
- 손상된 프레임은 자동으로 폐기시킨다. 손상되지 않은 패킷의 경우 보낸 사람에게 승인이 전송된다. 이 방식은 Wi-Fi와 같은 무선랜에서 주로 사용된다.
비연결 및 연결지향(Connectionless and Connection-Oriented)
비연결
- 프레임 간의 관계가 없다.
- 프레임에는 번호가 매겨지지 않으며 순서의 의미가 없다.
- 대부분 Lan들의 데이터 링크 프로토콜
연결지향
- 두 노드 간의 논리적 연결(설정 단계)
- 프레임에는 번호가 매겨져 있으며 순서대로 보낸다.
- 일부 지점간 프로토콜
More usual topic in the network and transport layer
데이터 링크 계층 프로토콜
전통적으로 흐름 및 오류제어를 처리하기 위해 데이터 링크 계층에 대해 Simple, Stop-and-Wait, Go-Back-N 및 Selectice-Repeat의 네 가지 프로토콜이 정의 되어 있다. 처음 두 프로토콜은 여전히 데이터 링크 계층에서 사용되지만 마지막 두 프로토콜은 사라졌다. 따라서 이 파트에서 처음 두 프로토콜(SImple, Stop-and-Wait)에 대해 간략하게 설명한다.
Simple Protocol
- 수신자가 수신한 모든 프레임을 즉시 처리할 수 있다고 가정하고 흐름이나 오류 제어가 없는 프로토콜

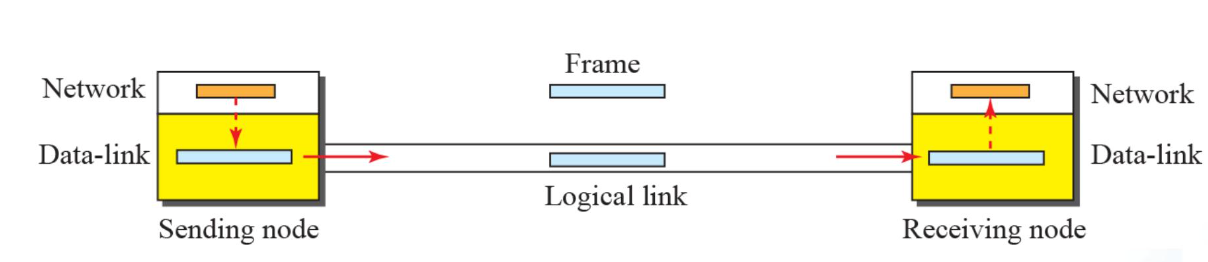

- 송신자와 수신자의 데이터 링크 계층은 네트워크 계층에 전송 서비스를 제공한다.

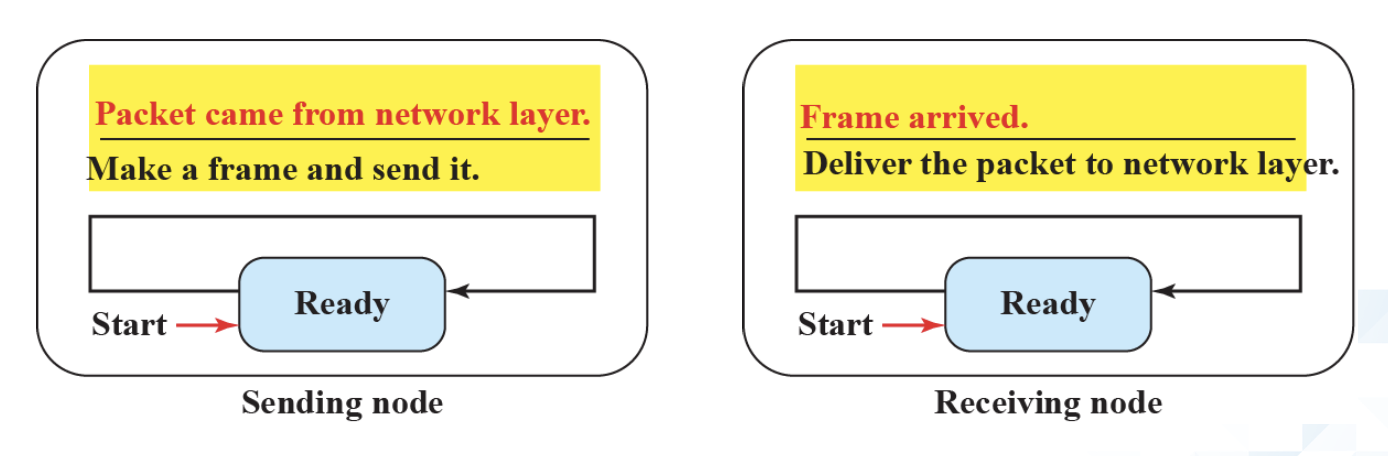

- Simple 프로토콜을 위한 유한 상태 머신
- Simple 프로토콜을 이용한 통신 흐름도
Stop-and-Wait 프로토콜
- 흐름 및 오류 제어를 모두 갖춘 프로토콜
- 송신자는 한번에 하나의 프레임을 보내고 다음 프레임을 보내기전에 승인을 기다린다.
- CRC는 손상된 프레임을 감지하는 데 사용된다.

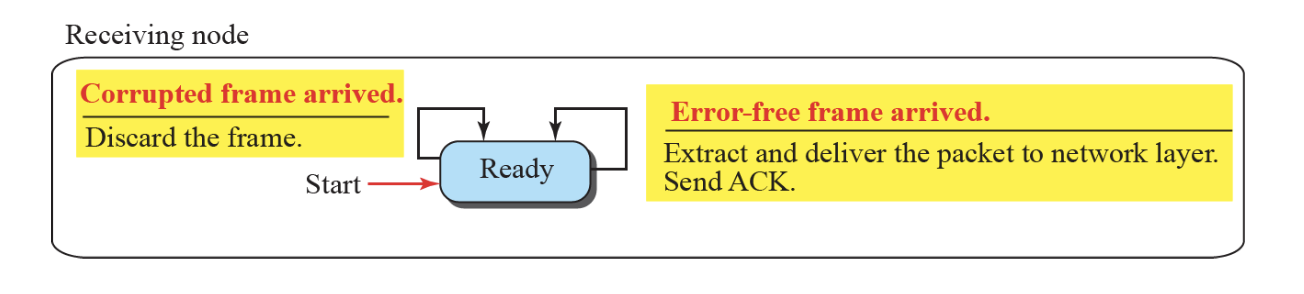

- Stop-and-Wait 프로토콜을 사용하는 발신자를 위한 FSM
- Stop-and-Wait 프로토콜을 사용하는 발신자를 위한 FSM
- Stop-and-Wait 프로토콜 통신 흐름도(시퀀스 번호와 승인번호를 사용하지 않은 흐름도)
- 위 그림에서의 문제
- 세번째 프레임이 전송되고 승인되었지만 송신자에게 전달하는 승인이 손실 되었다.
- 프레임이 재전송된다. 그런 다음 수신 사이트의 네트워크 계층은 세 번째 패킷의 두 복사본을 수신하는데 이는 올바르지 않다(같은 내용 두번 수신)
- 위 문제들은 아래 그림 처럼 간단한 시퀀스 번호와 승인 번호로 중복을 방지 할 수 있다.(ACK1)
- 시퀀스 번호는 0,1,0,1,0,1 반복된다.
- 확인 번호(ACK)는 1,0,1,0 이 반복된다. ACK 번호는 수신할 다음 프레임의 시퀀스 번호를 정의하기 때문이다.
편승(Piggybacking)
- TCP/IP 프로토콜은 데이터가 양방향으로 흐르도록 설계되어 있다.
- 더 효율적인 통신을 위해 한 방향의 데이터는 다른 방향의 승인과 함께 편승된다.
